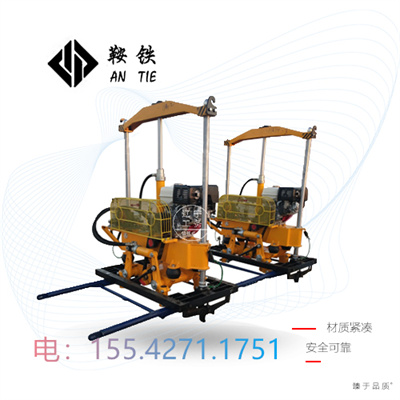

崇左鞍铁液压捣固机XYD-2型用具可靠性强
辽宁工务铁路设备制造有限公司是一家专注于研发生产铁路机械设备、测量仪器及钢轨配件的高新技术企业。
基本结构与工作原理
工作***缸，从而驱动各执行部件，实现夹轨、下插、夹实等捣固作业功能。
(1)外形基本结构：
1、横梁 2、升降油缸3、换向阀操纵手柄 4、多路换向阀、5油箱、6振动架、
7、捣板、8、夹轨钳、9安全销、10底架、11发动机、12手压油泵、13夹实油、14同步杆、15大插销
主要技术参数
1、动力：
(1) GX390本田汽油机发动机
额定功率 9.5 kW
转 速 3600转/分
(2)186F型柴油机
功 率 6.3kW
转 数 3600转/分
2、液压系统工作压力 5～6MPa
3、震动频率 60～67Hz
4、激振力： 22kN
5、下插力 16kN
6、夹实力 6.5kN×2
7、下插深度 110mm±10mm(轨枕底面以下)
8、生产效率 ≥260根/(组·小时)
9、主机净重：
汽油机： 300kg
10、外形尺寸：
汽油机： 1390mm×750mm×1600mm
捣固机上道架2170x1300X530
捣固机下道架2850x950X180
11、作业形式：
(1)单侧下道二台为一组，适用复线或单线路肩较宽地段。
(2)双侧下道二台为一组，适用单线路肩较窄地段。
12、走行架轨距 ： 1435mm(特殊需要提货要说明)
咨询电话：400-8723-668
马经理：155-4271-1751
张经理：155-4275-3675
林经理：155-4275-3671
徐经理：155-4275-3672
白经理：155-4275-3673
网址：www.lngwtl.com
因产品生产批次、具体型号不同，以上参数仅供参考，详情可联系我们的销售人员进行具体核实。antie
